[知識貼]綜合布線之信息模塊

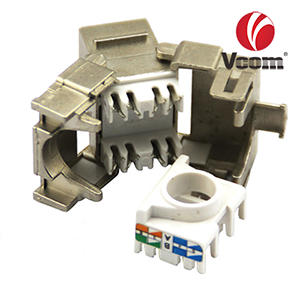

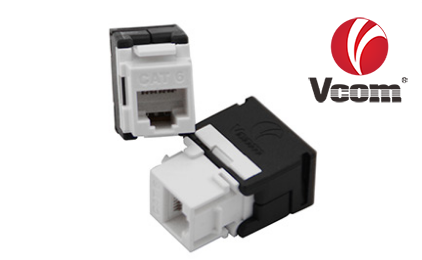

信息模塊，也叫“信息插槽”，主要是鏈接設備間和工作間使用的，是綜合布線中極其重要的部位，今天唯康就來分享一下信息模塊的知識。
產品分類
1、按傳播速率分：超五類、6類、6A類、（即超六類）
2、 按卡接方式分：90°型、180°型、免卡接型
3、 按屏蔽類型分：非屏蔽UTP、屏蔽FTP
產品挑選
1、外觀上識別
（1）合格的模塊塑件或金屬件藥色澤均勻，沒有雜色、飛邊等現象，關于這一點可以看一下唯康品牌的產品工藝。
（2）查看信息模塊接口，金針應無氧化發黑。
2、尺寸驗證
（1）將信息模塊與網絡跳線進行插拔匹配，如果插拔順暢，表明信息模塊的接口尺寸合格。如果信息模塊接口尺寸不合格，會造成跳線插拔困難，從而導致短路、斷路等網絡故障。
（2）將信息模塊與86網絡信息面板或空配線架進行安裝匹配，如果安裝、卸載順暢，表明模塊外形尺寸合格，反之，信息模塊外形尺寸不合格，會造成安裝不上或卸載困難等故障。
3、性能驗證
使用線纜測試儀器，根據信息模塊的性能類別，選取相應性能類別的單股網線，使用Permlink測試極限進行測試驗證，測試結果為“Pass”,表明該模塊的標準符合所規定的性能指標，反之，模塊性能指標不合格，在實際的網絡使用中會造成很多網絡故障。
產品應用
網絡面板、 網絡地插、 模塊化配線架
產品安裝條件
網絡面板、 網絡地插、 模塊化配線架
產品安裝條件
（1）信息模塊應牢靠地安裝在平坦的地方，外面有蓋板。安裝在活動地板或地面上地信息插座，應固定在接線盒內。插座面板有直立和水平等形式；接線盒有開啟口，可以防塵。
（2）安裝在墻體上的插座，應高出地面30cm，若地面采用活動地板時，應加上活動地板內凈高尺寸。固定螺釘需擰緊，不應有松動現象。
